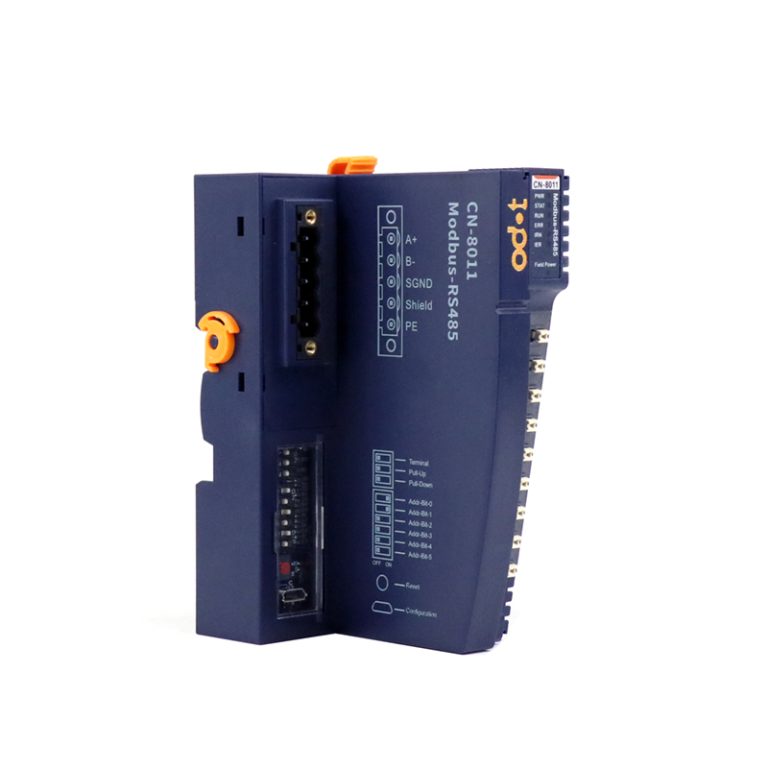

Параметры аппаратного обеспечения адаптера

Системный источник питания: питание 20-30В постоянного тока (номинальное 24В пост. тока), защита от тока перегрузки, защита от обратных подключений.

Потребляемая мощность: 30мА при 24 В пост. тока

Ток питания внутренней шины: максимальный ток 2.5A@5VDC

Изоляция: гальваническая изоляция полевых цепей от внутренних цепей и интерфейса

Полевой источник питания: номинальное 24 В пост. тока, диапазон: 22-28 В пост. тока.

Ввод полевого питания: макс. 8А пост. тока

Поддерживаемые модули ввода-вывода: 32 шт

Проводка：Max.1.5мм² (AWG 16)

Способ монтажа: DIN-рейка 35мм

Размер:115*51.5*75мм

Вес: 130

Параметры окружающей среды

Рабочий диапазон: -40 ~ 85 ℃

Влажность окружающей среды: 5%-95% (без конденсации)

Степень защиты: IP20

Параметры Modbus-RTU

Протокол: Modbus-RTU/ASCII

Функциональный код: 01 / 02 / 03 / 04 / 05 / 06 / 15 / 16

Скорость передачи данных: 2400~115200 бит/с

Номер станции : 1~63(настройка DIP-переключателя), 64~247 (настройка программного обеспечения)

Порт: 5-конт. разъем

Биты данных: 7, 8

Проверка четности: none, even, odd

Стоповый бит: 1, 2

Макс. длина шины: 1200м (RS485, скорость передачи данных в бодах 2400)

Сопротивление терминала и сопротивление смещения: настройка DIP-переключателя
